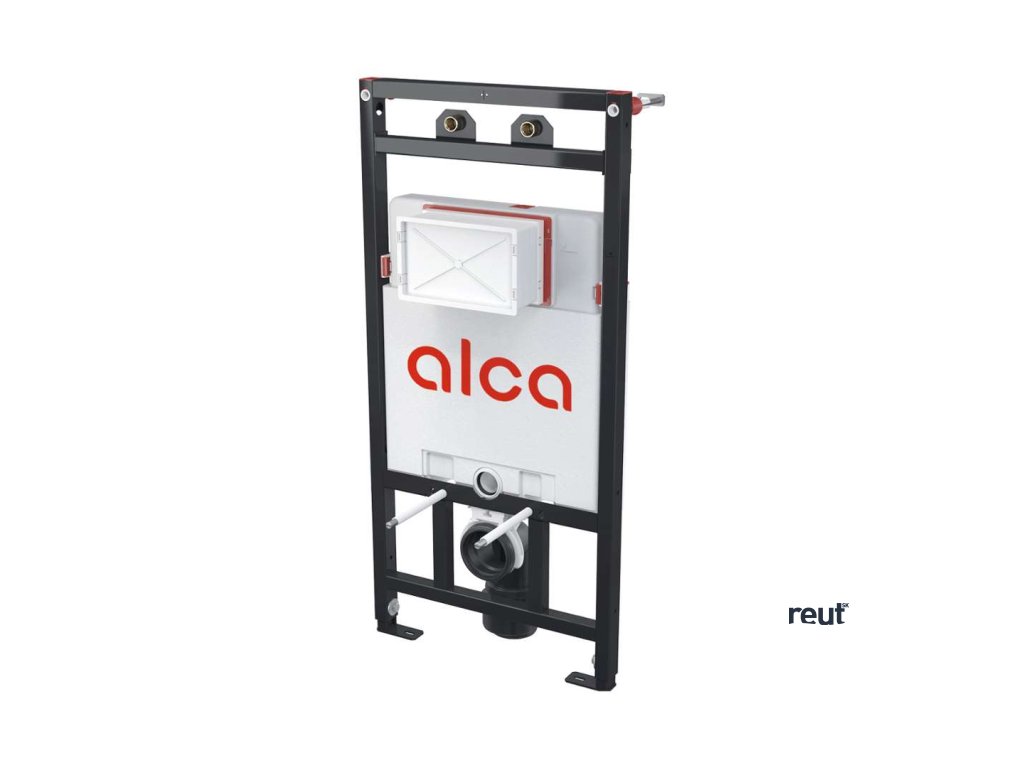

Alca plast Predstenové inštalácie Predstenová inštalácia pre výlevku, so splachovacou nádržkou, stavebná výška 1,07 m A108F/1100

Product detailed description

Montážní rám s nádržkou pro výlevku s odpadem DN90/110 a baterii

• pro montáž nástěnné armatury
• pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem Ø90/110
• pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce

Vlastnosti

• pro vyvedení nástěnné armatury
• vestavěná nádržka umožňuje opláchnutí výlevky
• výškově stavitelné příčky
• otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
• rohový ventil s možností na napojení na potrubní systém Mepla
• konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• duální splachování nezávisle nastavitelné s hygienickou rezervou
• servisní práce bez použití nářadí
• přívod vody zezadu/shora uprostřed
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• nastavitelné výsuvné nohy v rozmezí 0–200 mm
• montážní hloubka nastavitelná v rozmezí 20–95 mm
• stavební hloubka 125 mm, s odpadním kolenem 160 mm
• materiál: kov ošetřený práškovou barvou

Technické parametry

• připojení vody zezadu nebo shora montážními otvory G1/2"
• funkční rozsah tlaku vody 0,05 – 0,8 MPa
• doporučený rozsah tlaku vody 0,3 – 0,6 MPa
• velké spláchnutí 6 – 9 l
• malé spláchnutí 2,5 – 3,5 l
• standardní nastavení velkého spláchnutí 6 l
• standardní nastavení malého spláchnutí 3 l
• hygienická rezerva 3 l
• objem vody v nádržce 9 l
• zátěžová zkouška 400 kg

Obsah balení

• nádrž s napouštěcí a vypouštěcí armaturou
• samonosný rám
• šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• připojovací šroubení G1/2"–G1/2"
• fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• koleno odpadu HT 90/110 s těsněním
• fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• těsnění přívodu, vývodka polypropylen, vrapová vložka
• těsnění odpadu, propojka polypropylen, těsnění propojky
• kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
