Geberit Duofix Set predstenovej inštalácie, klozetu a dosky Ideal Standard Tesi, tlačidla Sigma20, Aquablade, SoftClose, biela/lesklý chróm SANI11CD3138

Podrobný popis

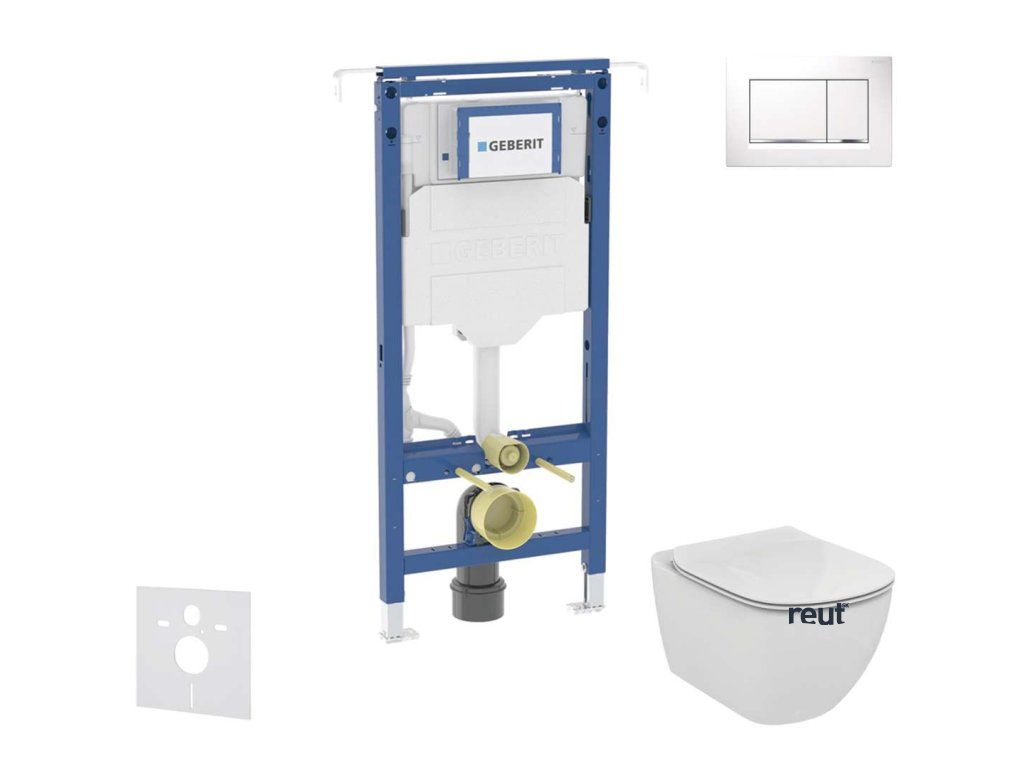

Kompletný inštalačný set pre závesné WC

Obsahuje

• Predstenový inštalačný prvok Geberit Duofix , so splachovacou nádržkou pod omietku Sigma 12 cm, na inštaláciu medzi bočné steny

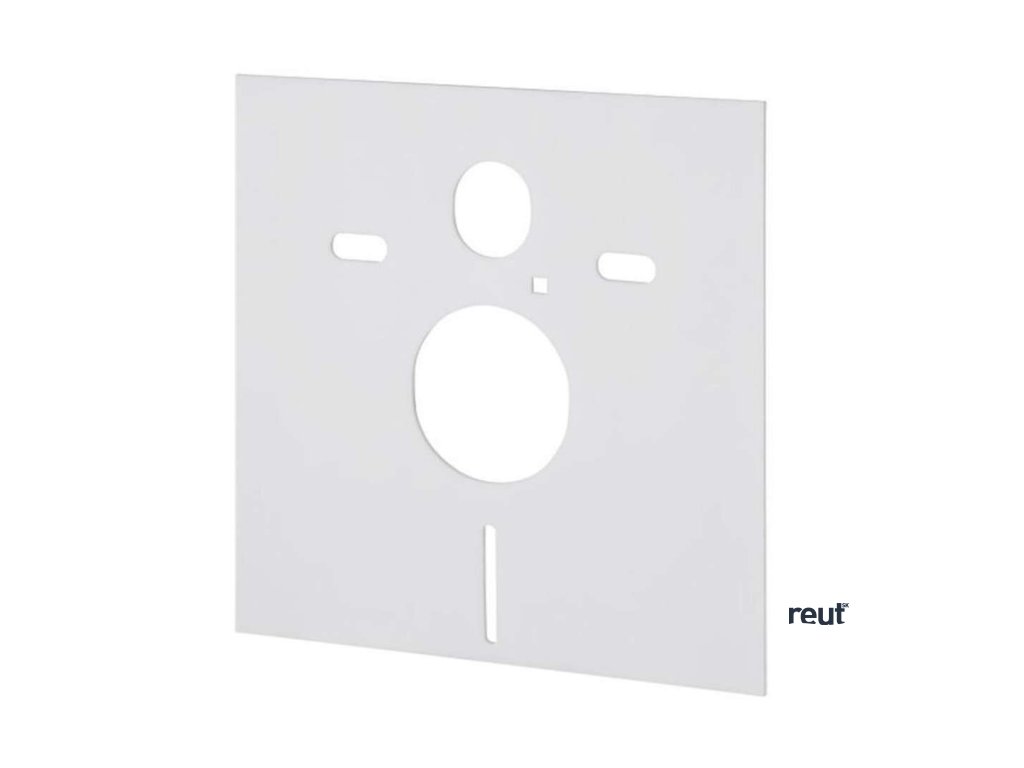

• Súpravu na tlmenie hluku


• Závesné WC   Ideal Standard Tesi   s   inovatívnou technológiou splachovania   AQUABLADE


• Ultraploché WC sedadlo   Ideal Standard Tesi   s   mechanizmom pozvoľného sklápania sedátka   SoftClose


• 2-činné ovládacie tlačidlo Geberit Sigma30, biela/chróm

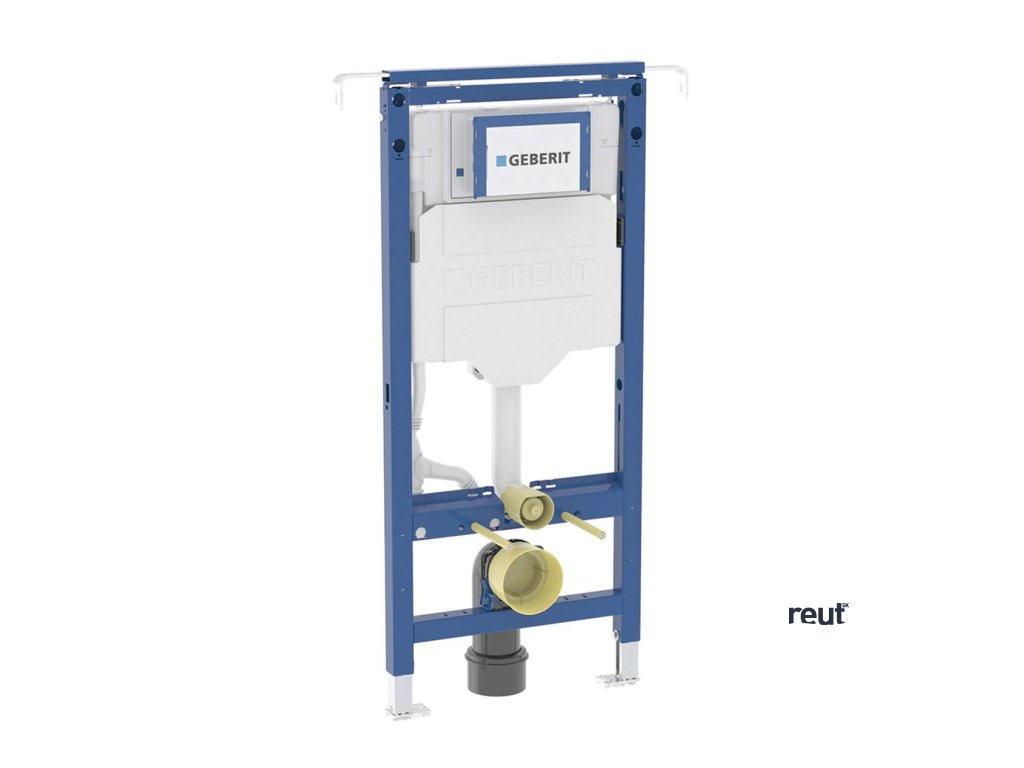

Montážny prvok Duofix pre závesné WC so splachovacou nádržkou pod omietku Sigma 12 cm

Špecifikácia montáže

Do podlahy je prvok ukotvený pomocou dvoch podpier, ktoré sú plynulo výsuvné a tým umožňujú individuálne nastavenie výšky WC misy. To ocenia pri dosadaní a vstávaní obzvlášť vyšší, starší a zdravotne handicapovaní ľudia. Výsuvné vodorovné rozpery zabezpečia jednoduchú a spoľahlivú montáž aj v rôznych šírkach miestnosti. Prípadná demontáž ventilov (napúšťacieho a vypúšťacieho) je jednoduchá vďaka dostatočne veľkému servisnému otvoru, skrytému za ovládacím tlačidlom. Opláštenie aj s obkladom je možné pripevniť priamo na rám prvku a tak nedochádza k zbytočnému zmenšeniu priestoru WC. Konštrukcia prvku Duofix dovoľuje vykonať montáž takým spôsobom, aby bola možná jeho demontáž, napr. v prípade rekonštrukcie stúpacích potrubí v inštalačnej šachte. Duofix má všetky vývody na napojenie odpadu, vody a zariaďovacieho predmetu pevne fixované, čo zjednodušuje montáž a obmedzuje možnosť chybného napojenia na minimum.

Účel použitia

• Pre kovové a drevené stĺpikové steny


• Na montáž do čelných stien čiastočne vysokých alebo vysokých na výšku miestnosti


• Na montáž do úzkych priestorov a výklenkov


• Na hrúbky podlahy 0–25 cm


• Pre závesné WC

Vlastnosti

• Staticky samonosný rám, chránený proti korózii práškovým poťahom


• Nastaviteľný do šírky


• Rám pre závesné WC s pripojovacími rozmermi podľa EN 33 a vyložením až 70 cm


• Alternatívna montážna poloha pre nástenné kotvy


• Pätné dosky je možné otáčať, vhodné na montáž do U profilov UW 50 a UW 75


• Pozinkované podpery, chránené proti korózii, s protišmykovými vlastnosťami


• Pripojovacie koleno na montáž bez náradia v rôznych hĺbkach, rozsah nastavenia 45 mm


• Splachovacia nádržka pod omietku Geberit Sigma 12 cm, s izoláciou proti orosovaniu


• Na ovládanie spredu, vhodné pre 1 množstvo splachovania, 2 množstvá splachovania a splachovanie Štart/Stop


• Pri nastavení z výroby je možné okamžité dodatočné spláchnutie


• Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia


• Prívod vody vzadu alebo hore uprostred


• Kryt na hrubú montáž pre servisný otvor s možnosťou skrátenia, chráni pred vlhkosťou a nečistotami


• S rúrkovou chráničkou na prívodné potrubie vody pre sprchovacie WC Geberit AquaClean a pre pripojovací kábel


• Možnosť upevnenia pre prívod elektriny a Power & Connect Box

Technické údaje

• Tlak pri prietoku: 10-1000 kPa


• Maximálna teplota vody: 25 °C


• Splachovacie množstvo, nastavenie vo výrobe 6 a 3 l


• Veľké splachovacie množstvo, rozsah nastavenia: 4 / 4.5 / 6 / 7.5 l


• Malé splachovacie množstvo, rozsah nastavenia: 3-4 l

Obsah dodávky

• Prívod vody R 1/2", vhodný pre MasterFix a MeplaFix, s integrovaným rohovým ventilom a ručným ovládacím kolieskom


• Kryt na hrubú montáž pre servisný otvor


• Pripojovacia súprava pre WC, Ø 90 mm


• Pripojovacie koleno 90° z PE-HD, Ø 90 mm


• Prechodka z PE-HD, Ø 90 / 110 mm


• Upevňovací a ochranný materiál

Set závesného WC a ultra plochej dosky

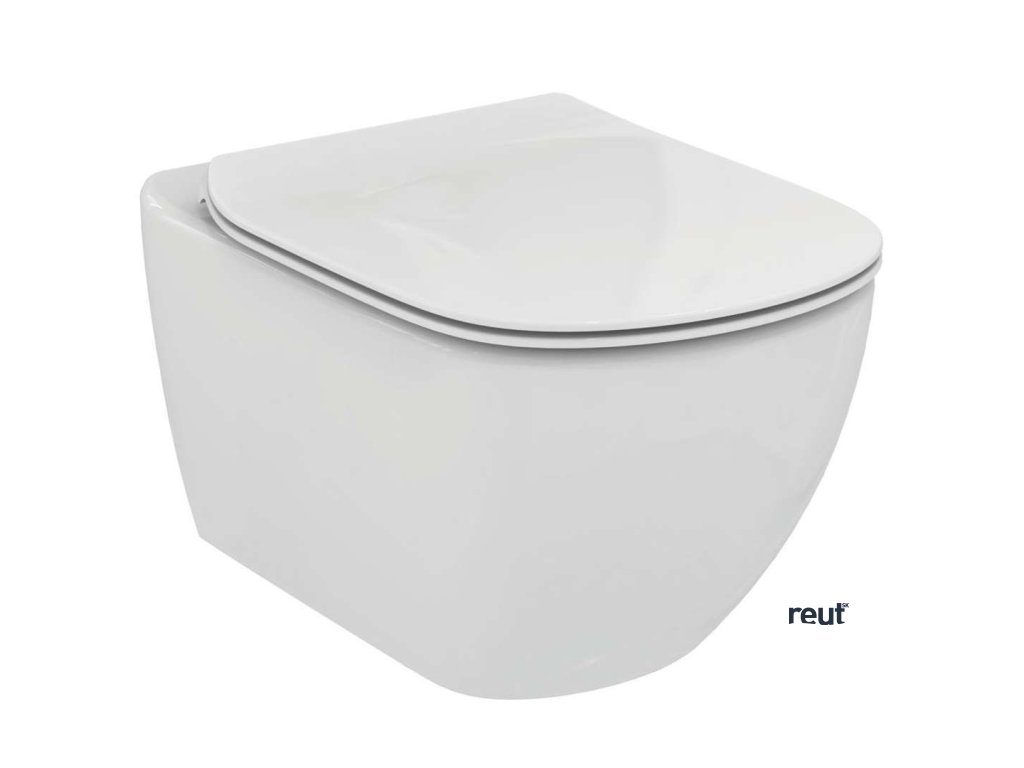

Závesný klozet

• S inovatívnou splachovacou technológiou AQUABLADE®


• Pre podomietkovú nádržku so splachovacou kapacitou od 4,5 l


• Inštalácia:   s podomietkovým modulom do steny alebo do sadrokartónovej priečky


• Rozmery: 360 x 400 x 530 mm


• Materiál: sanitárna keramika


• Skryté upevnenie


• Glazovaný kruh


• Hlboké splachovanie

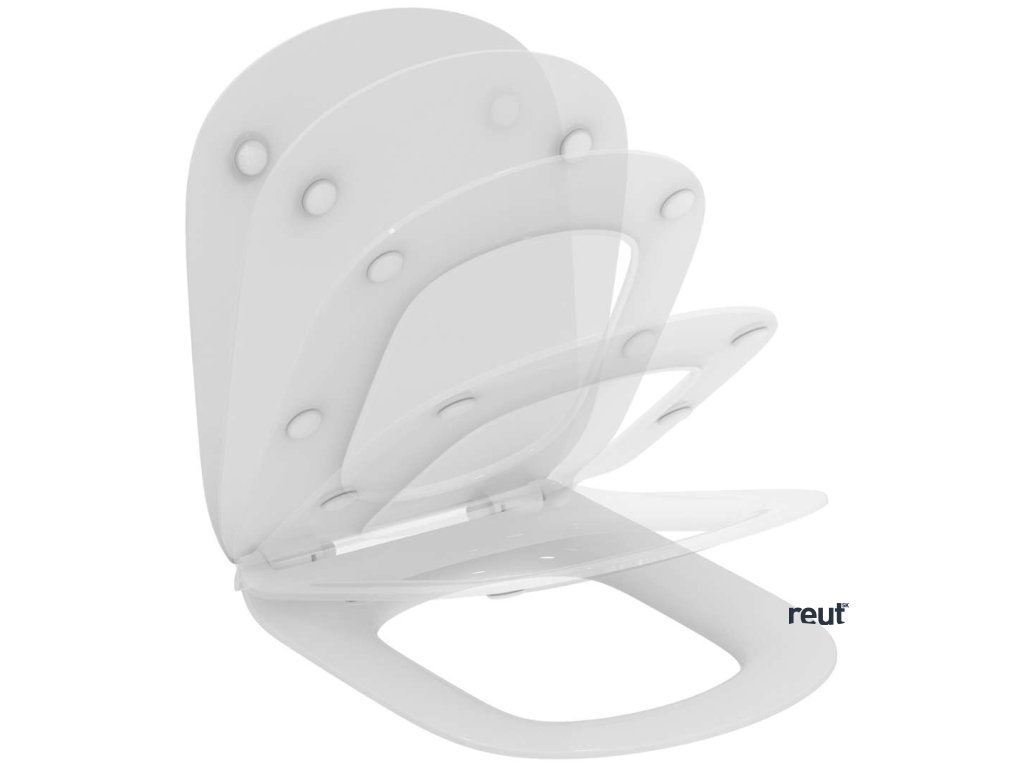

WC doska

• S funkciou pomalého sklápania   SoftClose


• Farba: biela


• Ľahko odnímateľné pre ľahkú údržbu

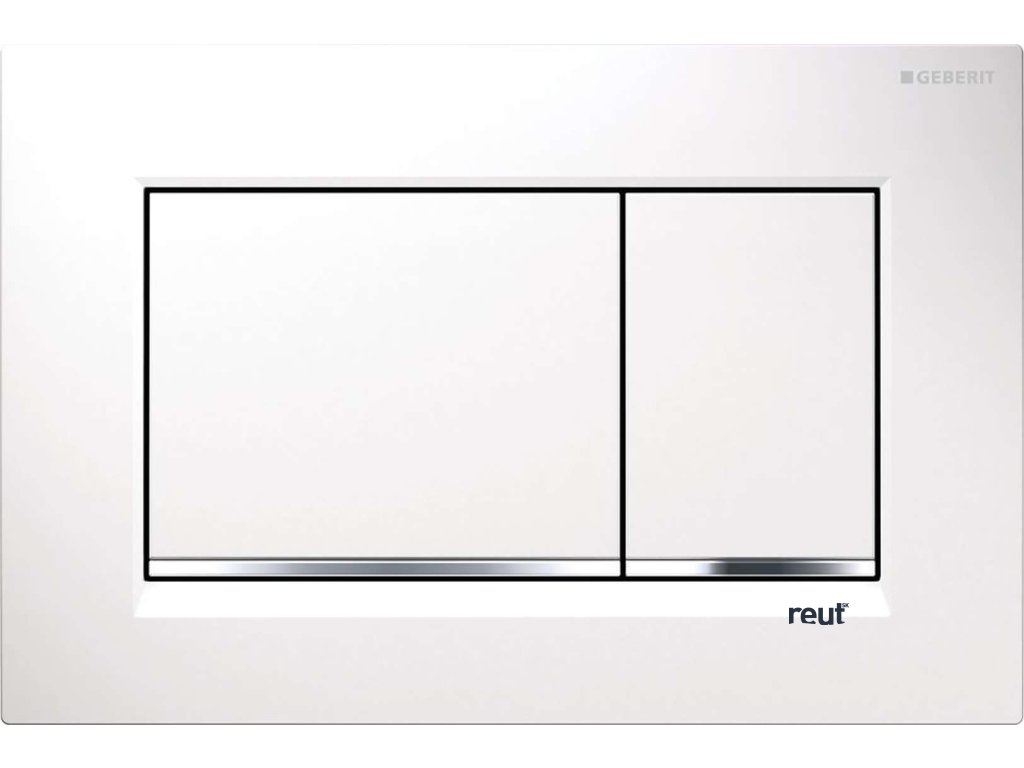

Ovládacie tlačidlo Sigma30, na 2 množstvá splachovania

• Rozmery: 246 x 164 mm


• Materiál: plast


• Farba prevedenia: biela/chróm


• Na ovládanie splachovania u splachovacích nádržiek pod omietku   Geberit Sigma


• Upevňovací rámček


• 2 nastaviteľné úchytky


• 2 tyčky tlačidla


• Tyčky tlačidla sú zvukovo izolované, rýchle nastavenie bez náradia
