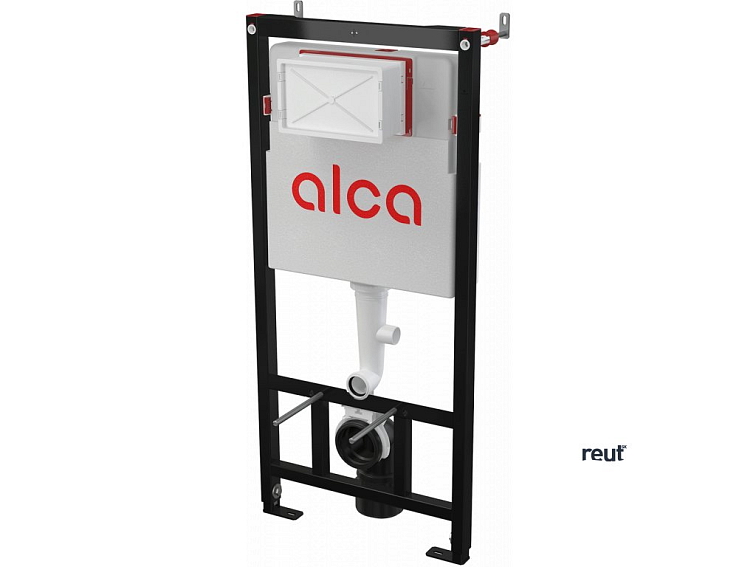

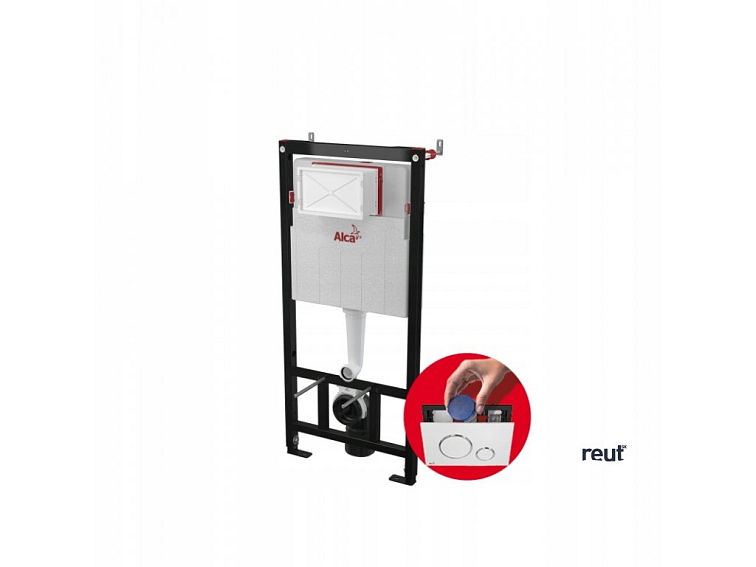

Alca plast Predstenové inštalácie Predstenový inštalačný modul na suchú inštaláciu, sadromodul AM101/1120

Podrobný popis

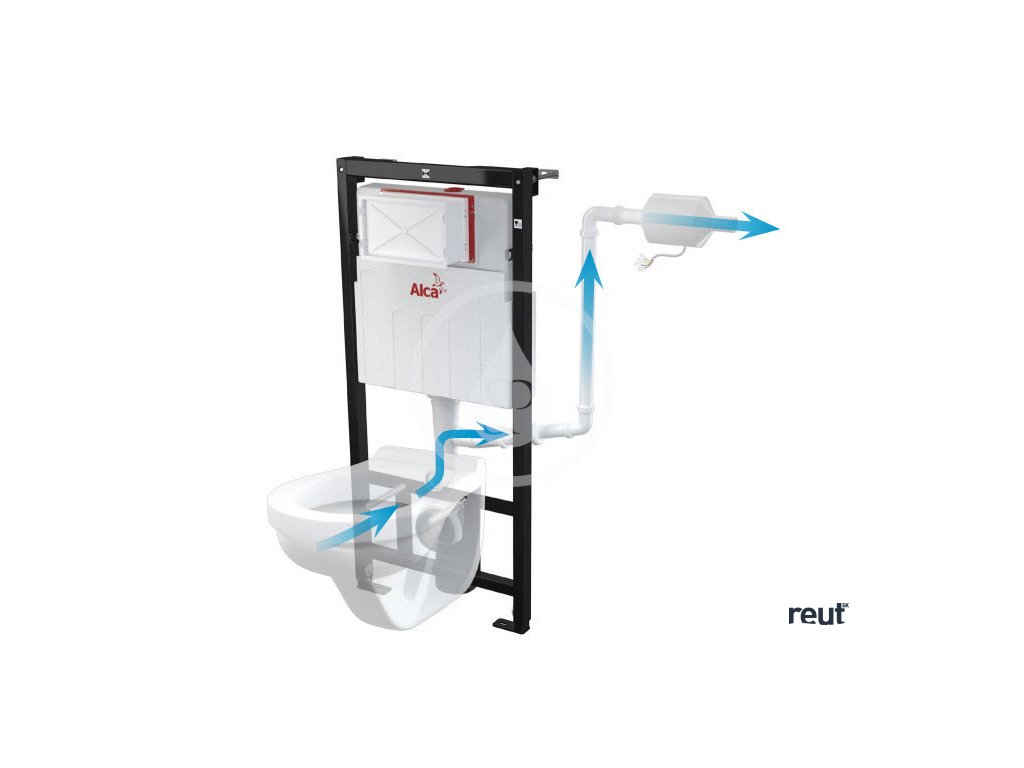

Dávkovač tabliet + prívod na odsávanie wc v cene....

Předstěnový instalační prvek pro suchou instalaci, do sádrokartonu

• nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
• viditelné označení nivelace a středové rysky
• posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
• rohový ventil s možností na napojení na potrubní systém Mepla
• konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
• konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• duální splachování, nezávisle nastavitelné s hygienickou rezervou
• možnost vestavby oddáleného nebo senzorového splachování
• kompatibilní se všemi ovládacími tlačítky Alcadrain
• servisní práce bez použití nářadí
• přívod vody zezadu/shora uprostřed
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

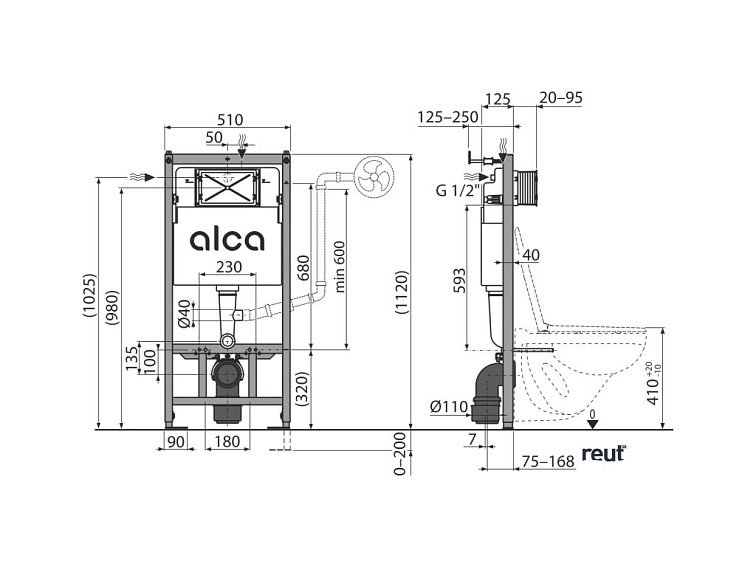

• montážní hloubka nastavitelná v rozmezí 20-95 mm
• stavební hloubka 125 mm
• materiál nosné konstrukce: kov ošetřený práškovou barvou

Použití

• Pro závěsné WC.
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce.
• Pro tloušťku podlah 0-200 mm.
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm.

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 ".
• Funkční rozsah tlaku vody 0,05-0,8 MPa.
• Doporučený rozsah tlaku vody 0,3-0,5 MPa.
• Velké spláchnutí 6-9 l.
• Malé spláchnutí 2,5-3,5 l.
• Standardní nastavení velkého spláchnutí 6 l.
• Standardní nastavení malého spláchnutí 3 l.
• Hygienická rezerva 3 l.
• Objem vody v nádržce 9 l.
• Zátěžová zkouška 400 kg.

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Šroub mechanismu 2 ks
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 polyethylen, PE-HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
